Реле защиты электродвигателей 0,4кВ РЗ-03-07

Назначение:

Функциональные возможности реле
Защита:

•     защита минимальной мощности,
•     от асимметрии токов,
•     от превышения числа пусков,
•     от включения двигателя при низком  сопротивлении изоляции.
Преимущества защиты:
•     трехступенчатая МТЗ,
•     управление по внешнему сигналу,
•     автоматическое и дистанционное   управление,
•     архив аварийных событий,
•    архив потребления электроэнергии,
•    счетчики наработки электропривода при разных уровнях загрузки,
•    энергонезависимая память,
•    часы реального времени,
•    интерфейс RS485 и RS232.


Просмотр текущих  и архивных данных в виде графиков и таблиц, считывание и изменение уставок РЗ-03-07 можно проводить с помощью переносного компьютера или ноутбука.
Сферы применения:
•    промышленные предприятия,
•    предприятия мясной и молочной промышленности,
•    объекты водоснабжения и коммунального хозяйства,
•    другие объекты, где необходим контроль, управление и защита электропривода и технологического процесса.

Реле обеспечивает выполнение следующих функций:
1.    трехступенчатая максимальная токовая защита с независимой выдержкой времени;
2.    одноступенчатая защита минимальной мощности с независимой выдержкой времени;
3.    защита от максимального и минимального напряжения;
4.    защита от асимметрии тока нагрузки с зависимой выдержкой времени;
5.    защита от обрыва фазы;
6.    защита от включения при пониженном сопротивлении изоляции двигателя;
7.    защита от превышения количества пусков;
8.    защита по сигналу на цифровых входах от внешних устройств;
9.    защита от превышения или понижения контролируемого параметра по току на аналоговом входе;
10.     защита от обрыва линий, подключенных к аналоговым и двум цифровым входам;
11.     управляемый самозапуск электродвигателя при кратковременном пропадании напряжения сети;
12.     автоматическое управление двигателем по сигналам цифрового или аналогового входа;
13.     дистанционное управление двигателем;
14.     ведение архива потребленной электроэнергии;
15.     учет моторесурса при разных уровнях нагрузки двигателя;
16.     ведение архива значений контролируемого параметра при подключении к аналоговому или счетному входу защиты;
17.     ведение архива событий;
18.     ведение архива параметров аварийных событий.

Особенности функций защит
•    Программируемая задержка запуска 2 и 3 ступени МТЗ от включения электродвигателя обеспечивает чувствительную защиту от заклинивания ротора и перегрузки двигателя после окончания пуска.
•    Высокая скорость отключения при КЗ обеспечивается при действии РЗ на независимый расцепитель автоматического выключателя.
•    Защита по внешнему контролируемому параметру при превышении или понижении заданной  величины на аналоговом входе позволяет отключать электропривод по перегреву обмоток, проникновению воды или повышению давления.
•    В электроприводе погружных насосов или конвейеров по снижению активной мощности более точно диагностируется аварийный режим. Включенная защита по минимальной мощности отключает электропривод, исключая сухой ход насоса или стягивание конвейерной ленты при ее обрыве.

Особенности функций автоматики
Для поддержания в заданных пределах давления в ресивере или уровня воды в водонапорной башне реле защиты в автоматическом режиме обеспечит включение и отключение компрессора или насоса по сигналу, поступающему на аналоговый вход защиты с преобразователя давления.
Реле обеспечит автоматическую откачку воды или работу насоса КНС по двум уровням при подключении датчиков к статусным или аналоговым входам защиты.
Реле обеспечит контролируемый самозапуск двигателя при провале напряжения.


Технические характеристики:

•    Номинальный входной ток защиты                        2 – 5 А;
•    Диапазон измерения токов                            0,1 – 50 А;
•    Погрешность измерения не более                        2 %;
•    Термическая устойчивость токовых входов (в течение 1 с)        200 А;
•    Номинальный ток двигателя                            1 – 300 А;
•    Диапазон измерения напряжения                        50 –275 В;
•    Ток аналогового входа                        0-5, 0-20 или 4-20 мА;
•    Минимальное время срабатывания не более                0,05 с;
•    Коммутационная способность выходных реле:
o    при переменном напряжении ( ~220 В )                5 А;
o    при постоянном напряжении (-220В)                0,3 А;
•    Напряжение питания (переменного или постоянного тока)        100 – 250 В;
•    Габариты корпуса защиты                               100 х 75 х 115 мм.
Степень защиты     IP20.
Корпус реле предназначен для крепления на DIN-шину.
Устройство предназначено для эксплуатации в не отапливаемых, помещениях при температуре - 10...+ 40 °С.

Особенности применения:

При номинальных токах более 5 А реле функционирует с внешними трансформаторами тока.
Реле может осуществлять управление технологическим процессом, используя сигналы, поступающие на аналоговый и цифровые входы, а также производить учет потребляемой мощности и наработки оборудования.
РЗ-03-07 может быть подключено к персональному компьютеру через интерфейсы RS232 или RS485. С помощью ПО дистанционно можно управлять работой подключенного двигателя, контролировать параметры нагрузки, считывать и изменять уставки, считывать данные архивов событий и параметров, состояний реле защиты и др.
При аварии реле обеспечивает автоматический дозвон на удаленный компьютер по GSM-модему или телефонному модему для передачи аварийных данных.

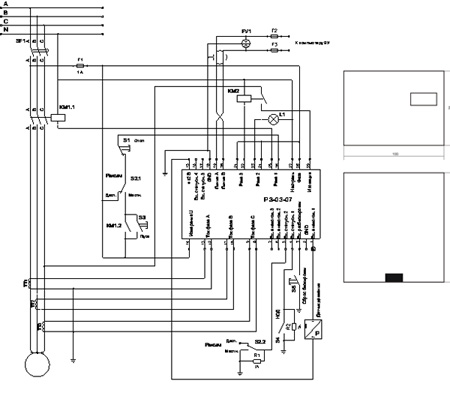

Схема электрических соединений и габариты корпуса РЗ-03-07



Степень защиты реле IP 20 по ГОСТ 14254-80.

FV1 – газонаполненный грозозащитный разрядник с напряжением пробоя до 90В.
KM2 – промежуточное реле РП21-100 ххх с розеткой типа 2.
R1, R2 – резисторы устанавливаются для фиксации обрыва линий связи к датчикам и переключателям.
S2 – переключатель режимов работы «Местный/Дистанционный».
TT1 – TT3 – токовые трансформаторы ххх/5 А.
