Мультиметр энергетический МЭ-01

Назначение:

Мультиметр энергетический МЭ-01  предназначен для измерения и отображения энергетических параметров сети, используется в системах технического учета и управления.
Функциональные возможности. Мультиметр позволяет измерять  и отображать следующие параметры сети:
•    текущее значение токов и напряжений по трем фазам,
•    текущее значение активной, реактивной и полной мощности, а также значения этих параметров по первой гармонике сетевого напряжения,
•    текущее значение коэффициента мощности и cosφ по каждой фазе,
•    коэффициент искажения синусоидальности тока и напряжения по каждой фазе,
•    частоту напряжения электрической сети по первой гармонике.
Мультиметр сохраняет данные для построения суточных графиков нагрузки.
С заданным интервалом сохранения МЭ-01 создает архив  в одной временной сетке из следующих параметров:
•    Р, Р1, QL1, и QC1,
•    состояния двух цифровых входов,
•    значения токовых сигналов на двух аналоговых входах.
Измеренные параметры сохраняются в энергонезависимой памяти.
Мультиметр энергетический МЭ-01  предназначен для работы в трехфазной электрической сети.

Текущие данные и архив могут быть переданы через интерфейс RS485 (RS232) на удаленный терминал. Скорость передачи данных равна 1200 – 19200 бит/с, при передаче используется логический протокол MODBUS.
МЭ-01 обеспечивает ввод уставок из компьютера верхнего уровня и сохранение их в памяти.
Мультиметр энергетический МЭ-01 зарегистрирован в Государственном реестре средств измерений под номером РБ 03 13 2000 03.

Технические характеристики:

МЭ-01 обеспечивает измерение, расчет и прямую индикацию следующих параметров электрической сети с указанной погрешностью:

Обозначение Параметр Предел допустимой погрешности
1  Uф, кВ действующее значение полного фазного напряжения по каждой фазе  +-(0,1 % +2 ед.мл.разр);
2  U1, кВ действующее значение 1-й гармоники фазного напряжения по каждой фазе  +-(0,1 %+ 3 ед.мл.разр);
3  Iн, А  действующее значение полного тока нагрузки по каждой фазе  +-(0,1 %+ 2 ед.мл.разр);
4  I1, А действующее значение 1-й гармоники тока нагрузки по каждой фазе  +-(0,1 %+ 3 ед.мл.разр);
5  cosφ cosφ по каждой фазе  +-0,01;
6  КМ коэффициент мощности по каждой фазе  +-(1,0%+3 ед.мл.разр);
7  f, Гц частота сети  +-0,1;
8  S, B.A полная мощность по каждой фазе  +-(1,0%+2 ед.мл.разр);
9  S1, В•А полная мощность первой гармоники по каждой фазе  +-(1.0%+2 ед.мл.разр);
10  Р, кВт активная мощность по каждой фазе  +-(1.0%+2 ед.мл.разр);
11  Р1, кВт активная мощность первой гармоники по каждой фазе  +-(1.0%+2 ед.мл.разр);
12  Q1, кВАр реактивная мощность первой гармоники по каждой фазе  +-(1.0%+2 ед.мл.разр);
13  KU % коэффициент искажения синусоидальности напряжения по каждой фазе  +-(3.0%+3 ед.мл.разр);
14  KI % коэффициент искажения синусоидальности тока по каждой фазе  +-(3.0%+3 ед.мл.разр);
15  KnU % коэффициент гармонической составляющей напряжения  нечетных гармоник с 3-ей по 19-ую по каждой фазе  +-(3%+3 ед.мл.разр);
16  KnI % коэффициент гармонической составляющей тока нечетных гармоник с 3-ей по 19-ую по каждой фазе  +-(3%+3 ед.мл.разряда).

Особенности применения:

Электрические параметры

Диапазон входных токов токового измерительного входа         0,1 ...  5 А
Входное сопротивление токового измерительного входа не более     0,02 Ом.
Диапазон входных напряжений входов измерения напряжения        80 ...  270 В
Входной импеданс входов измерения напряжения не менее         150 кОм
Аналоговые входы                                     4-20 мА
Входной импеданс аналоговых входов не более                 250 Ом.
Статусные входы активные, ток входа                        5 мА

Питание МЭ-01 осуществляется от сети переменного тока частоты 50 Гц с номинальным фазным напряжением 230 В (допустимые значения в диапазоне от 100 до 250 В). Питание МЭ-01 может осуществляться от одного, двух или трех фазных напряжений.
Потребляемая от сети мощность при номинальном напряжении питания не более 6 ВА.
Электрическое сопротивление изоляции между входными цепями питания МЭ-01 и корпусом в нормальных условиях не менее 20 МОм.

Габаритные размеры МЭ-01 не превышают 145х144х95 мм, масса  не более -  2,0 кг.



Условия эксплуатации

Степень защиты МЭ-01 IP 20 по ГОСТ 14254-80.
МЭ-01 предназначен для эксплуатации в районах с умеренным и холодным климатом в закрытых помещениях.
Рабочие условия:
•    температура - от минус 10 до плюс 40 °С;
•    относительная влажность - не более 98 % при 35 °C.
МЭ-01 не предназначен для работы в условиях повышенной концентрации пыли и влажности, во взрывоопасных и пожароопасных зонах по ПУЭ.

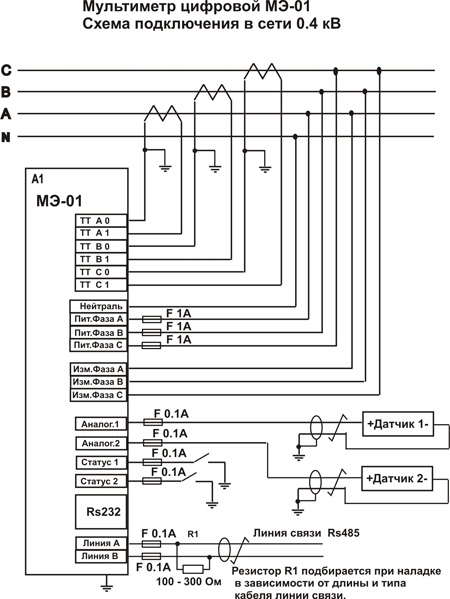

Схема электрических присоединений:
